Da bi priklop naprav za detekcijo plina potekal kar najbolj nemoteno in da bi se izognili vsem nesporazumom, si prosim preberite spodnja navodila in

preverite, ali je vaš objekt pripravljen za instalacijo!

1. Povezava alarmne centrale z električno omaro
2. Povezava alarmne centrale z javljalniki
3. Povezava alarmne centrale s sireno in bliskavko
4. Priklop elektro-magnetnega ventila na centralo
5. Povezava izhodov (relejev) alarmne centrale na druge alarmne sisteme
6. Dodatna pojasnila

1. Povezava alarmne centrale z električno omaro:

Potrebujete:	- Električno omaro
	- Varovalko 6A
	- Napetostni priključek 230V/50Hz
	- Napeljan trožilni NYM kabel primerne dolžine

Alarmna centrala mora biti priključena na napajanje preko 6A varovalke, ki napaja zgolj alarmno centralo. Napajanje alarmnega sistema za detekcijo plina mora biti izvedeno tako, da napajanja ni možno izklopiti s stikalom za izklop napajanja kotlovnice v sili. V kolikor obstoja v zgradbi generator za rezervno napajanje, naj bo alarmni sistem vezan na generator. Varovalka 6A mora biti vidno označena z napisom ALARM. Poraba alarmnega sitema je manj kot 50W. Napajalna napetost je 230V/50Hz. Centrala mora biti povezana z elektro omaro s trožilnim kablom preseka najmanj 1mm². Obicajno se koristi kabel NYM. Za povezavo veljajo predpisi za energetske vode.

2. Povezava alarmne centrale z javljalniki:

Potrebujete:

- Mehak dvožilni vodnik premera 1.5mm² tipa PPL napeljan od centrale do javljalnikov dolžine

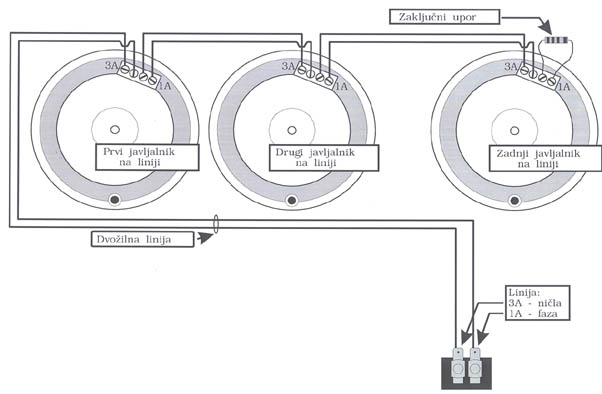

Javljalnikov je lahko različno število, od enega pa do 25. Povezava je izvedena z dvožičnim mehkim vodnikom preseka 1,5mm² tip vodnika PPL. Najprej se poveže centralo s prvim javljalnikom, kjer se vodnik prekine. Naslednji javljalnik se poveže na prejšnjega in tako naprej, dokler ne pridemo do zadnjega javljalnika. Instalacijski vodnik se zaključi z zadnjim javljalnikom in ne vodi nazaj v centralo (ni zanke). Vodnik se polaga po predpisih za nizkonapetostne vode. Vodnika se ne sme polagati v jaške skupaj z energetskimi vodi. Nizkonapetostni vod se ne sme polagati bližje kot 5cm od energetskih vodov, le križa se lahko z energetskim vodom. Dopušča se vodenje nizkonapetostnega voda v ceveh, obešenih na spodnji strani kovinskih ozemljenih jaškov za energetske vode. V kolikor se vodi kabel za povezavo centrale z javljalniki v jašku z nizkonapetstnimi vodi in je v jašku še kakšen kabel, potem mora imeti kabel ozemljen oklop, drugače pa to ni potrebno. V kolikor gre za največ dva javljalnika in povezava ni daljša od 6m, je lahko presek vodnika tudi 1mm². Vodnika morata biti obvezno različne barve. Kabel mora biti iste vrste za celotno linijo z javljalniki.

3. Povezava alarmne centrale s sireno in bliskavko:

Potrebujete:

- Napeljan trožilni kabel primerne dolžine preseka 1mm²

Povezava centrale s sireno y bliskavko, je podobna povezavi javljalnikov, le da je kabel trozilen (dodatni vodnik rumeno/zelene barve). Vodnik je lahko mehak ali trd, zadostuje pa presek 1mm². V nobenem primeru ni potreben oklop vodnika.

4. Priklop elektro-magnetnega ventila na centralo:

Potrebujete:

- Napeljan trožilni kabel primerne dolžine preseka 1mm²

V večini primerov se uporabljajo elektro-magnetni ventili z napajalno napetostjo 230V. Povezava mora biti izvedena s trožilnim kablom, kjer naj bo en vod rumeno/zelene barve. Presek kabla zadostuje 1mm² in je lahko mehak ali trd. V kolikor specifikacije vašega ventila glede vodnika odstopajo od opisanih, se prosim posvetujte z našim serviserjem ali nas pokličite!

5. Povezava izhodov (relejev) alarmne centrale na druge alarmne sisteme:

Potrebujete:

- Primerno število napeljanih vodnikov

Zahteve za te vodnike posreduje dobavitelj ali monter naprave, kamor se vodi signal. Vsak vodnik mora biti pritrjen tako, da med dvema mestoma podpore razdalja ni večja od 20cm.

6. Dodatna pojasnila:

Osnovni razlog za zahtevo odvojitve nizkonapetostnih vodnikov od vodnikov z omrežno napetsotjo je ta, da pogosto prihaja do medsebojnih stikov med vodniki, če ti niso ločeni. Posledica je napetostni udar v elektronsko vezje in velika nevarnost za serviserja, kar se dogaja pogosteje, kot bi si lahko mislili.

Napeljave alarmnega sistema ni dovoljeno voditi po strehi, razen v primeru, ko so vodniki položeni v ozemljeni kovinski cevi. Razlog je nevarnost udara strele.

Nikakor ni sprejemljivo voditi posamezne povezave od centrale pa do vsakega javljalnika posebej. Javljalniki so sicer vezani paralelno, vendar pa je za nadzor linije potreben mirovni tok, ki stalno teče po vodniku in se od zadnjega javljalnika vrača nazaj v centralo. Nadzor linije s stranskimi vejami zato ni možen. Sistem bi v takem primeru sicer deloval, vendar pa ne bi ustrezno javljal prekinitve linije.

Elektromagnetni ventil naj bo s sledečimi karakteristikami: 230V/50Hz, odprt, ko je prisotna napetost. Tak ventil se v primeru izpada omrežne napetosti zapre in to ustreza. Res je, da v primeru izpada napetosti tudi ne bo plina, toda v tem primeru ne dela vrsta drugih naprav, kot so na primer gorilniki. Povsem neprimeren je ventil, ki se zapre, ko dobi napetostni signal. Alarmna naprava mora delovati še 48 ur po izpadu omrežne napetosti. Pri takem ventilu, se dovod plina ne zapre, kadar ni omrežne napetosti in to ni v redu.

Zakaj ODIS d.o.o. ne izvaja inštalacij? Polaganje inštalacij spada v grupo gradbene dejavnosti, to pa obravnava Zakon o gradnji objektov. Zakon o gradnji objektov pogojuje vrsto vsporednih obveznosti: zavarovanje objekta, pisanje dnevnika, vršitev nadzora s strani dgovorne osebe itd. Vse navedeno zelo podraži delo, po drugi strani pa delavci ODIS-a ne znajo in ne smejo posegati v razdelilno elektro omarico. Sprejeli smo obvezo, da ne delamo inštalacijskih del in imamo uradno potrdilo, da nismo izvajalci del v smislu Zakona o gradnji objektov, dokler ne izdelujemo inštalacije. Mi zgolj pritrdimo komponente alarmnega sitema in povežemo s predhodno položeno inštalacijo. Eventualna izdelava inštalacije bi bila za ODIS d.o.o. kazniva in bi izničili uradno potrdilo, da nismo izvajalci del v smislu Zakona o gradnji objektov. Zato od nas ne pričakujte, da bomo izdelovali inštalacijo.
